Información Básica.
Descripción de Producto

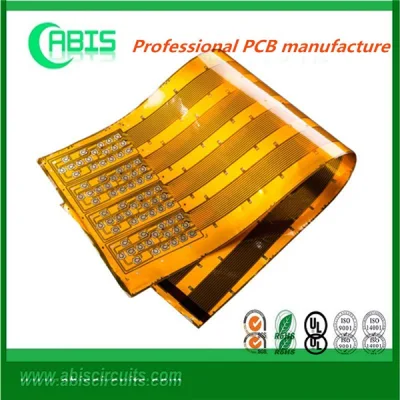

ABIS Flexible capacidad de fabricación de PCB
El tema | Speci. |
Capas | 1~8 |
Espesor de placa | 0,1Mm-0.2mm |
Material de sustrato |
PI(0.5mil,1mil,2mil),mascota(0.5mil,1mil) |
Medio conductivo | Lámina de cobre(1/3oz,1/2oz,1oz,2oz) Constantan Pasta de plata Tinta de cobre |
Tamaño máximo del panel | 600mm×1200mm |
Tamaño del orificio mín. | 0,1Mm. |
Min/Espacio ancho de línea | 3mil (0,075 mm) |
El máximo tamaño de la imposición (única y doble panel)
| 610mm*1200mm(el límite de exposición) 250mm*35mm(sólo se desarrollan muestras de prueba) |
El máximo tamaño de la imposición (un solo panel y panel de doble de PTH sin tinta de secado auto + luz UV sólido)
| 610*1650mm |
Taladrar un orificio (mecánico) | 17um--175um |
Terminar el agujero (mecánica) | 0.10mm--6.30mm |
El diámetro de la Tolerancia (mecánica) | 0,05mm |
La inscripción (mecánica) | 0,075 mm |
Relación de aspecto | 2:1(apertura mínima 0,1 mm). 5:1(apertura mínima de 0,2 mm) 8:1(apertura mínima de 0,3 mm) |
SMT Mini. Ancho de la máscara de soldadura | 0,075 mm |
Mini. Máscara de soldadura de minas | 0,05mm |
Control de la impedancia de la tolerancia | +-0% |
El acabado de superficie | ENIG, HASL, Chem. Tin/Sn |
Soldermask/Película protectora | PI(0.5mil,1mil,2mil)(amarillo, blanco, negro) Mascota(1mil,2mil) Máscara de soldadura (verde, amarillo, negro...) |
Serigrafía | Rojo/Amarillo/Negro/Blanco |
Certificado | UL, ISO 9001, ISO14001, IATF16949 |
Petición especial | Pegamento(3M M M9077467,3468,3,TESA8853...) |
Material Suppilers | Shengyi, ITEQ, Taiyo, etc.. |
Paquete común | Caja de cartón vacío+ |
capacidad de producción mensual/m² | 60.000 m² |
ABIS flexible el proceso de fabricación de PCB
-Doble lado Flex-PCB:
La perforación de PTH de corte → → → → Pretreating Electroless Plating → La película seca plastificado posición → → → Exposición desarrollar → Chapado Patrón → Quitar la película seca → Pretreating → La película seca plastificado → Posición y la exposición → Desarrollo → Aguafuerte → Quitar la película seca → el Acabado de superficie cubierta → sentar la laminación laminación → → → → de oro de inmersión de la Curación de serigrafía → V-la puntuación de corte/Prueba eléctrica → → → FQC perforación → Embalaje → Envío
-Una sola cara-Flex-PCB:
El corte de perforación → → → la posición de laminación de película seca y la exposición → Desarrollo → Aguafuerte → Quitar la película seca → Acabado laminado laminado Coverlay → → → → → acabado superficial de curado de oro de inmersión → Serigrafía → V-la puntuación de corte/Prueba eléctrica → → → FQC perforación → Embalaje → Envío
plazo de entrega flexibles PCB
Lote pequeño Volum ≤1 m² | Días de trabajo | La producción en masa | Días de trabajo |
Una cara | 3-4 | Una cara | 8-10 |
2-4 capas | 4-5 | 2-4 capas | 10-12 |
6-8 capas | 10-12 | 6-8 capas | 14-18 |
ABIS cómo lidiar con problemas de PCB flexible?
Lo primero que nos garantizan es el equipo adecuado para producir la placa. A continuación, el personal con experiencia suficiente para manejar el desafío de la fabricación de placas flexibles.
- La apertura de una máscara de soldadura o superposición bastante diferentes pasos del proceso puede cambiar la forma de una junta flexible se ve. El aguafuerte y chapado puede ajustar la forma de la PCB, que es porqué usted debe asegurarse de que se superpongan las aberturas son de ancho adecuado.
- Elegir los materiales con cuidado, teniendo en cuenta también otras cosas, como el tamaño, peso y la fiabilidad de la junta.
- Adecuado Control de la proximidad de uniones de soldadura y punto de flexión - la unión de soldadura debe estar en la distancia necesaria de la ubicación de flexión. Si se colocan demasiado cerca, delaminación o rotura de la almohadilla de soldadura pueden ocurrir.
- Soldadura control pad - Espaciamiento de ABIS asegurándose de que hay suficiente espacio entre las pastillas y los restos conductores adyacentes a ellos, así que evitar la pérdida de laminación.
Nuestras ventajas
- Euipment de gama alta-Alta velocidad de recogida y entrega las máquinas que pueden procesar alrededor de 25.000 componentes SMD por hora
- Alimentación de alta eficiencia capacidad 60K mensuales de SQM-ofrece un volumen bajo y bajo demanda de producción de PCB, también la producción a gran escala
- Equipo de profesionales de ingeniería-40 ingenieros y su propia casa de utillaje, fuerte en el OEM. Ofrece dos opciones: fácil Standard-In personalizado y un conocimiento profundo de la IPC estándares de clase II y III
El control de calidad
-Lista de equipo avanzado
| Las pruebas de AOI | Los controles para la soldadura en pasta Los controles de los componentes hasta 0201 Busca los componentes que faltan, offset, piezas incorrectas, polaridad |
| Inspección de rayos X | X-Ray ofrece una alta resolución de la inspección de: BGAs/Micro BGAs/Chip Scale paquetes /placas de desnuda |
| Las pruebas In-Circuit | Las pruebas In-Circuit es comúnmente utilizado en conjunción con el AOI minimizar defectos funcionales causados por los componentes de los problemas. |
| Prueba de potencia | Prueba de la función avanzada Programación de Dispositivos Flash Pruebas funcionales |
- Inspección de entrada de la COI
- SPI inspección de pasta de soldadura
- Inspección en línea AOI
- Inspección SMD primer artículo.
- Evaluación externa
- X-Ray de la inspección de soldadura
- Dispositivo de retrabajo BGA
- Inspección de CONTROL DE CALIDAD
- Anti-estática el almacenaje y envío
Persue -un 0% de denuncia sobre la calidad
- Todos los departamento aplica según la ISO y el Departamento tiene que proporcionar a 8D informe si cualquier placa desechado a defectuoso.
- Todas las placas de salida tiene que ser 100% de la prueba electrónica, impedancia probado y soldadura.
- Visual inspeccionados, hacemos la inspección microsection antes del envío.
- Capacitar a la mentalidad de los empleados y nuestra cultura empresarial, hacen feliz con su trabajo y nuestra empresa, es útil para producir productos de buena calidad.
- Materia prima de alta calidad (Shengyi FR4, ITEQ Taiyo máscara de soldadura la tinta, etc.).
- La AOI podrían inspeccionar todo el conjunto, las juntas son inspeccionadas después de cada proceso
Pre-Sale y Servicio Post-Venta
Oferta de 1 hora
2 horas de denuncia comentarios
7*24 horas de soporte técnico
Servicio de orden de 7*24
7*24 horas de entrega
7*24 ciclo de producción
Bienvenido a los circuitos de ABIS CO., LTD.
Línea de producción
ABIS GROUP es un profesional de fabricación de PCB, que se centra en la doble cara, Multilayer PCB HDI y producción en masa. La empresa fue fundada en 2006, tenemos dos fábricas en conjunto, la fábrica de Shenzhen está especializado en pequeños y medianos el volumen de pedidos y la fábrica de Huizhou es de gran volumen y el IDH.
| Shenzhen | Jiangxi | |
| Zona | 10.000 metros cuadrados | 60000 metros cuadrados |
| Los empleados | 300 | 900 |
| La calidad | 20 | 60 |
La administración | 5 | 10 |
| Engnieering | 20 | 90 |
Sobre las Ventas | 10 | 20 |
. Shenzhen, la fábrica de PCB I (énfasis en el desarrollo de prototipos, giro rápido, medio volumen)
| El tema | La capacidad |
| Las materias primas | Base de aluminio, Cooper base |
| Layer | La capa de 1-8 |
| Min.El ancho de línea/espacio | 4mil/4mil(0,1 mm/0,1 mm). |
| Min.El tamaño del orificio | 12mil(0,3mm) |
| Max. El tamaño de la junta | 1200mm*560mm(47en*22) |
| Terminado de espesor de placa | 0.3-5mm |
| El grosor de lámina de cobre | 35um um-210(1OZ 6oz) |
| Siendo el espesor de la tolerancia | +/-0,1 mm |
| La posición del agujero de la tolerancia | +/-0.05mm |
| La tolerancia de esquema de enrutamiento | +/-0.15mm |
| Esquema de perforación de la tolerancia | +/-0,1 mm |
| Pulir | Libre de plomo HASL, inmersión inmersión de oro, plata, OSP, etc |
| La capacidad de producción de PCB MC | 10.000.q.M/mes |
.PCB jiangxi fábrica II (la producción en masa& IDH)
| El tema | La capacidad |
| Las materias primas | CEM1, CEM3 FR1 FR4, Rogers, teflón, etc.. |
| Layer | 1 Capa Capa-20 |
| Min.El ancho de línea/espacio | 3mil/ 3mil (0,075 mm/0,075 mm) |
| Min.El tamaño del orificio | 0,1 mm de perforación (orificio) |
| Max. El tamaño de la junta | 1200mm* 600mm |
| Terminado de espesor de placa | 0,2Mm-6.0mm |
| El grosor de lámina de cobre | 18um- 280UM (0.5oz 8oz) |
| Orificio NPTH tolerancia | +/- 0,075 mm |
| El agujero de la PTH tolerancia | +/-0.05mm |
| La tolerancia de esquema | +/-0.13mm |
| Pulir | Libre de plomo HASL, inmersión de oro (ENIG), inmersión de plata, OSP, chapado en oro, oro, de los dedos de tinta de carbono |
| Control de la impedancia de la tolerancia | +/-10% |
| La capacidad de producción | 50.000 s.t.m/ mes |
Honorable Cliente
Los circuitos de ABIS Empresa no está tratando de dar a los clientes un buen producto, sino también prestar atención a la que ofrece una completa y segura. Además, preparamos unos servicios personalizados para todos los pedidos.
-Embalaje comunes:
- PCB: bolsa estanca, anti-estática de bolsas, cajas de cartón adecuadas.
- PCBA: bolsas de espuma antiestática, anti-estática de bolsas, cajas de cartón adecuadas.
- Personalizar el embalaje: La caja de cartón fuera será impreso el nombre de la dirección del cliente, marca, el cliente necesita especificar el destino y demás información.
-La entrega consejos:
- Para un paquete pequeño, le aconsejamos que elija byExpress DDU o servicio es la manera más rápida.
- Para paquetes pesados, la mejor solución es el transporte por mar.
Los términos comerciales
-Aceptado las condiciones de entrega
Precios FOB, CIF, EXW, FCA, CPT, DDP, DDU, Entrega Rápida, DAF
--Moneda de pago aceptadas
USD, EUR, CNY.
-Tipo de pago aceptadas
T/T, PayPal, Western Union.
Cita de ABIS
Para garantizar un presupuesto preciso, asegúrese de incluir la siguiente información para su proyecto:
- Los archivos Gerber completa incluyendo la lista BOM
- Cantidades
- Gire a la vez
- Requisitos Panelization
- Requisitos materiales
- Requisitos de acabado
Preguntas frecuentes
Q1:Cuando puedo obtener la cotización?
A:solemos citar con 1 hora después de que recibimos su consulta. Si usted es muy urgente, por favor llámenos o nos dicen en su correo electrónico.
Q2:Se puede proporcionar muestras gratuitas para mí?
A:muestras gratis dependen de la cantidad de pedido.
Q3:Yo soy un pequeño mayorista, aceptan pedido pequeño?
A:No es ningún problema. Si usted es pequeño mayorista, queremos crecer con usted.
Q4:cuántos días de las muestras estará terminado? Y cómo acerca de la producción en masa?
A:generalmente 2-3 días para las muestras de decisiones. El plazo de entrega de la producción en masa dependerá de la cantidad de pedido y de la temporada de hacer el pedido.
Q5:Si yo gran cantidad de orden, ¿cuál es el buen precio?
R: Por Favor enviar detalles de la investigación para nosotros, como el número de artículo, la cantidad de cada elemento, la calidad solicitud, logotipo, las condiciones de pago Método de transporte, lugar de descarga, etc. Vamos a hacer la cotización exacta para usted tan pronto como sea posible.
P6: ¿Cómo podemos saber el tratamiento acerca de la orden de PCB?
R: Cada cliente tendrá una venta para ponerse en contacto con usted. Nuestro horario de trabajo: 9:00 AM-PM 19:00(Hora de Pekín) de lunes a viernes. Responderemos su correo electrónico tan pronto como rápidamente durante nuestro tiempo de trabajo. Y también puede contactar con nuestras ventas por teléfono móvil si urgente.
Q7:Puedo tener muestras de prueba?
R: Sí, estamos encantados de muestras módulo de alimentación para probar y verificar la calidad, la mezcla de orden de la muestra está disponible. Tenga en cuenta que el comprador debe pagar por costo de envío.
P8:¿Puede el diseño de pcb y hacer que los archivos para nosotros?
R: Sí, tenemos un equipo de ingenieros de dibujo profesional que usted puede confiar.
Q9:si todas las PCB , PCBAs será probado antes del parto si ofrecemos el método de prueba de función?
R: Sí, nos aseguramos de que cada pieza de pcb, PCBA será probado antes del envío, nos aseguramos de la mercancía que enviamos con buena calidad
Q10: ¿Cuál es el método de envío?
A:Te sugerimos el uso de DHL, UPS, FedEX, TNT transportista.
T11:Cómo sobre las condiciones de pago?
A:Por T/T, Paypal, Western Union, etc..
ABIS cuida cada pedido incluso 1 pieza!
